Straßenkanalguss

Warum Normen so wichtig sind

Manch einer stöhnt über die vielen Normen hierzulande. Und doch sind sie wichtig. Insbesondere, wenn es sich um sicherheitsrelevante Bereiche handelt. Wenn Produkte schon nach kurzer Zeit defekt sind, ist das ärgerlich, teuer und oft genug auch gefährlich.

Tipps für die richtige Produktauswahl

Betrachten wir den Straßenbereich. Seit Jahren nimmt der Verkehr und Schwerlastverkehr zu – und damit auch die Belastung der Straßen und der hier eingesetzten Bauteile. Gleichzeitig gibt es immer mehr Anbieter und Produkte. Tiefbauunternehmen und Behörden müssen entscheiden, welche der zahlreichen Produkte für ihren Zweck die richtigen sind.

Normen geben hier eine wichtige Orientierung. Sie sorgen für klare Definitionen und Maße und sind so die Voraussetzung für Qualität, Sicherheit und lange Haltbarkeit. Normen sind aus langjährigem Praxiswissen heraus entwickelt worden. Sie finden oft auch Eingang in die Rechtsprechung.

Mit diesem kurzen Leitfaden erhalten Sie Anhaltspunkte, wie Sie bei sicherheitsrelevanten Bauteilen im Straßenkanalguss das für Ihren Einsatzbereich richtige Produkt auswählen und worauf Sie bei der Auswahl achten sollten. Werden Äpfel mit Birnen verglichen, kann dies zu einem hohen Risiko für die Betriebs- und Verkehrssicherheit führen.

Übersicht über die wichtigsten Normen

DIN EN 124:2015 – Die Mindestanforderung

Die DIN EN 124:2015 regelt grundsätzliche Eigenschaften und stellt nur eine Mindestanforderung im Bereich Straßenkanalguss dar. Wichtige Produktmerkmale werden in der DIN EN 124:2015 nicht geregelt. Für Hersteller entstehen hier Spielräume, die bei Anwendern zu hohen Sicherheits- und Kostenrisiken führen können. Die Norm definiert beispielsweise für Schachtabdeckungen keine Mindestanforderungen an dämpfende Einlagen und an den Frost-/Taumittelwiderstand. Hersteller haben hier völlig freie Hand. Ähnlich ist es beim Einsatz der Werkstoffe: Ein Hersteller kann frei entscheiden, wie viel Guss oder Beton er einsetzen will. Eine ausschreibende Stelle, die nur nach DIN EN 124:2015 ausschreibt, kann ein hohes Sicherheitsrisiko eingehen. Maßnormen füllen dieses inhaltliche Vakuum und sorgen so als Entscheidungshilfe für deutlich mehr Sicherheit.

Maßnorm DIN 19584 - Genügend Masse und präzise Spezifikationen von Qualitätskriterien

Maßnormen haben den Vorteil, dass man Standard-Schachtabdeckungen und Standard-Aufsätze in Ausschreibungen allein durch die Maßnormbezeichnungen präzise definieren kann und diese somit vergleichbar sind. Zusätzlich sind diese Produkte unabhängig vom Hersteller austauschbar und es können passende Ersatzteile beschafft werden. Ein prägnantes Beispiel ist die Maßnorm DIN 19584. In dieser Maßnorm wird die in Deutschland am häufigsten verwendete Standard-Schachtabdeckung mit der Belastungsklasse D 400 in allen Einzelheiten beschrieben, sodass eine hohe Lebensdauer und dauerhafte Funktion gewährleistet ist. In der Maßnorm werden u. a. Maße und Gewichte sowie Werkstoffe und Aussehen festgelegt. So beträgt z. B. das Mindestgesamtgewicht aus Rahmen und Deckel 176 kg, der Gussanteil ist genau definiert, eine durchgängige Gusswanne und eine Einlage sind vorgeschrieben. Somit ist die Gefahr einer “Mogelpackung“ ausgeschlossen, sofern alle Merkmale vom Hersteller eingehalten werden. Damit reduziert sich die Schadens- und Sanierungshäufigkeit.

Maßnormen: Genau hinschauen bei der Produkt-Kennzeichnung

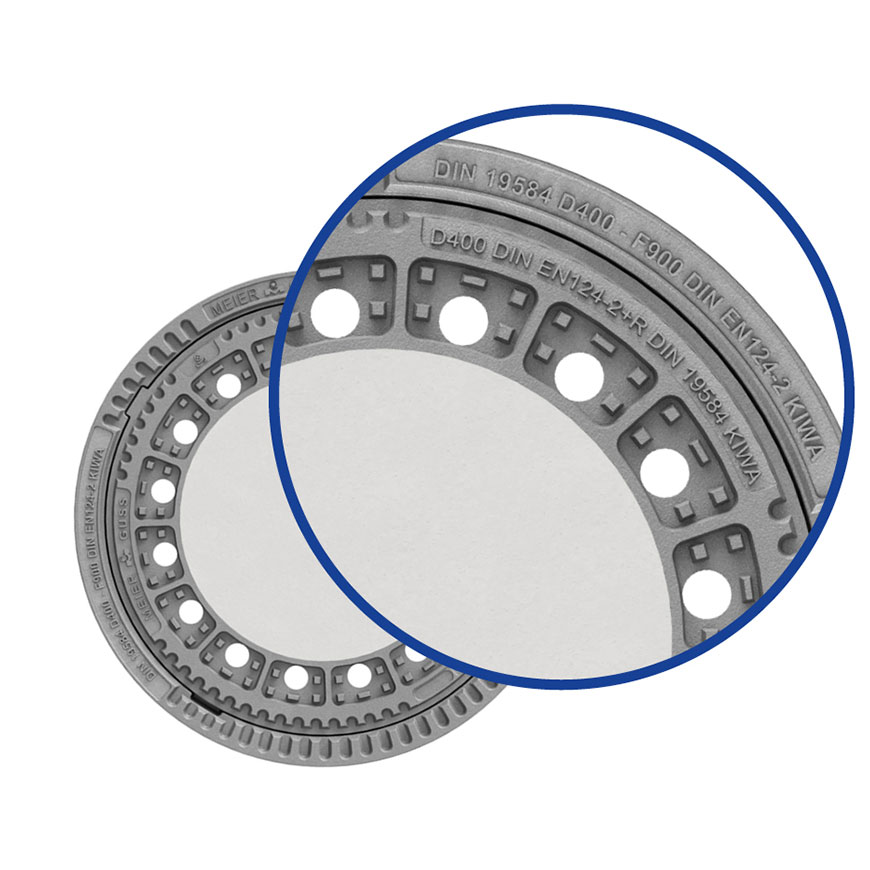

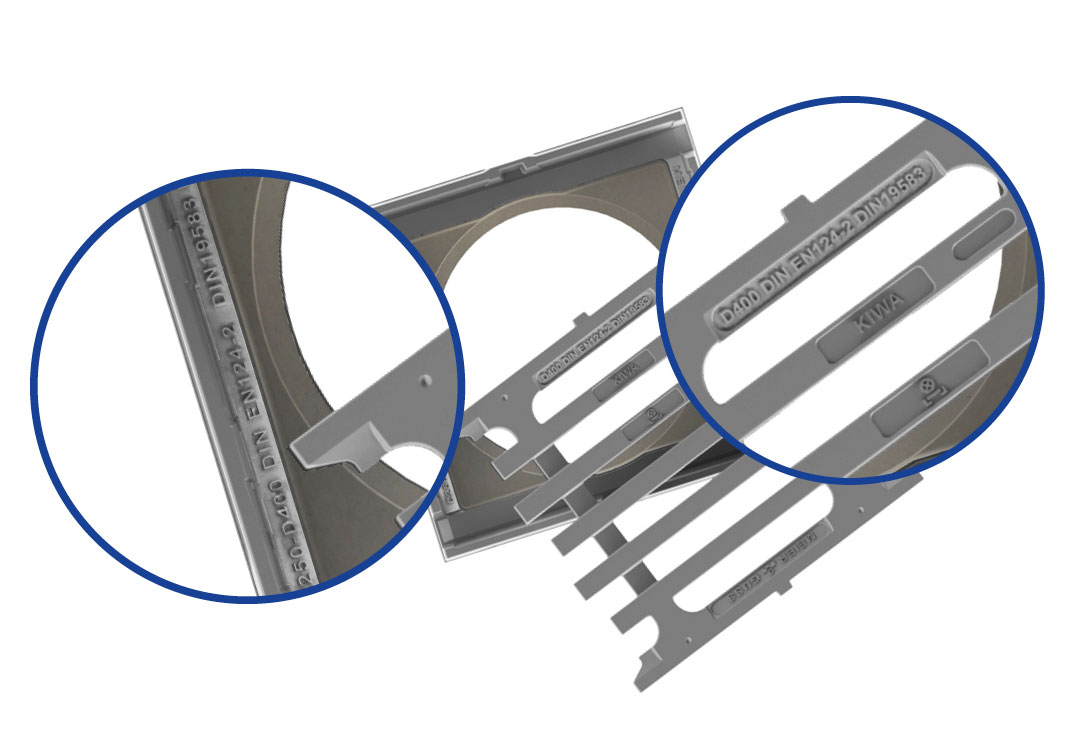

Standard-Schachtabdeckungen und Standard–Aufsätze nach Maßnorm müssen auf DECKEL und RAHMEN mit der Norm gekennzeichnet sein. Prüfen Sie daher unbedingt die Kennzeichnung auf DECKEL und RAHMEN.

Die wichtigsten Maßnormen im Überblick

SCHACHTABDECKUNGEN

• DIN 19584 Schachtabdeckungen für Einsteig- und Inspektionsschächte mit rundem oder quadratischem Rahmen | Belastungsklasse D 400 für Verkehrsflächen, die für alle Arten von Straßenverkehr zugelassen sind | Nennweite 600 mm | Deckel mit Ventilationsöffnungen
• DIN 19596 Schachtabdeckungen für Einsteig- und Inspektionsschächte mit rundem Rahmen | Belastungsklassen A 15* und B 125 für Fußgänger und Pkw-Bereiche | Nennweite 600 und 800 mm | Deckel ohne Ventilationsöffnungen (* nicht für Nennweite 800)
• DIN 4271 Schachtabdeckungen für Einsteig- und Inspektionsschächte mit rundem Rahmen oder quadratischem Rahmen | Belastungsklasse B 125 für Fußgänger und Pkw-Bereiche | Nennweite 600 mm | Deckel mit Ventilationsöffnungen

AUFSÄTZE

• DIN 19583 Aufsätze für Straßenabläufe | Belastungsklassen C 250 und D 400, für Rinnen in Verkehrsflächen | Außenabmessungen 500 x 500 mm (Nennmaß) | Oberfläche pultförmig
• DIN 19571 Aufsätze für Straßenabläufe | Belastungsklasse C 250 für Rinnen in Verkehrsflächen (Rahmen dieser Norm sind auch für Einbausituationen der Klasse D geeignet) | Außenabmessungen 500 x 500 mm (Nennmaß) | Oberfläche rinnenförmig
• DIN 19594 Aufsätze für Straßenabläufe | Belastungsklasse C 250, für Rinnen in Verkehrsflächen (Rahmen dieser Norm sind auch für Einbausituationen der Klasse D geeignet) | Außenabmessungen 300 x 500 mm (Nennmaß) | Oberfläche pultförmig
