Das NOVO-SIT® System
Innovatives Muffensystem

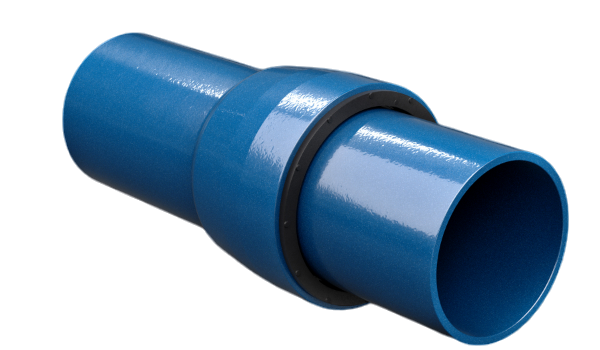

Das NOVO-SIT® System ist ein innovatives Muffensystem, das sich durch verschiedene Eigenschaften und Vorteile auszeichnet. Das Muffensystem bietet eine Abwinkelungsfunktion, die eine schnelle und effiziente Montage ermöglicht. Es handelt sich hierbei um ein Doppelkammersystem, das für höhere Drücke und größere Nennweiten ausgelegt ist. Dadurch ist es vielseitig einsetzbar und bietet eine hohe Flexibilität bei der Installation.
Ein besonderes Merkmal des NOVO-SIT® Systems ist das Dichtsystem, das wie gewohnt funktioniert, jedoch zusätzlich über eine Schubsicherungsfunktion verfügt. Diese sorgt für eine erhöhte Sicherheit und Stabilität der Verbindung. Ein weiterer Vorteil des Systems ist, dass keine Betonwiderlager erforderlich sind. Dies erleichtert die Verlegung im Rohrgraben erheblich, selbst bei engen Grabenverhältnissen. Zudem ist das System demontierbar, was Wartungsarbeiten und eventuelle Umbauten vereinfacht. Das NOVO-SIT® System ist kompatibel mit Universal- und TIS-K Muffen, was seine Vielseitigkeit und Anwendungsmöglichkeiten weiter erhöht.
Die erste Patentanmeldung für dieses System erfolgte bereits in den Jahren 1986/87, was die langjährige Erfahrung und das Vertrauen in dieses Produkt unterstreicht. NOVO-SIT® ist eine Marke der Düker GmbH und ist auch für PE/PVC-Rohre als NOVO-Grip® erhältlich. Dies zeigt die breite Palette an Einsatzmöglichkeiten und die Anpassungsfähigkeit des Systems an verschiedene Rohrtypen und Materialien.
Insgesamt bietet das NOVO-SIT® System eine zuverlässige, flexible und einfach zu installierende Lösung für verschiedene Anwendungen in der Rohrverlegung.

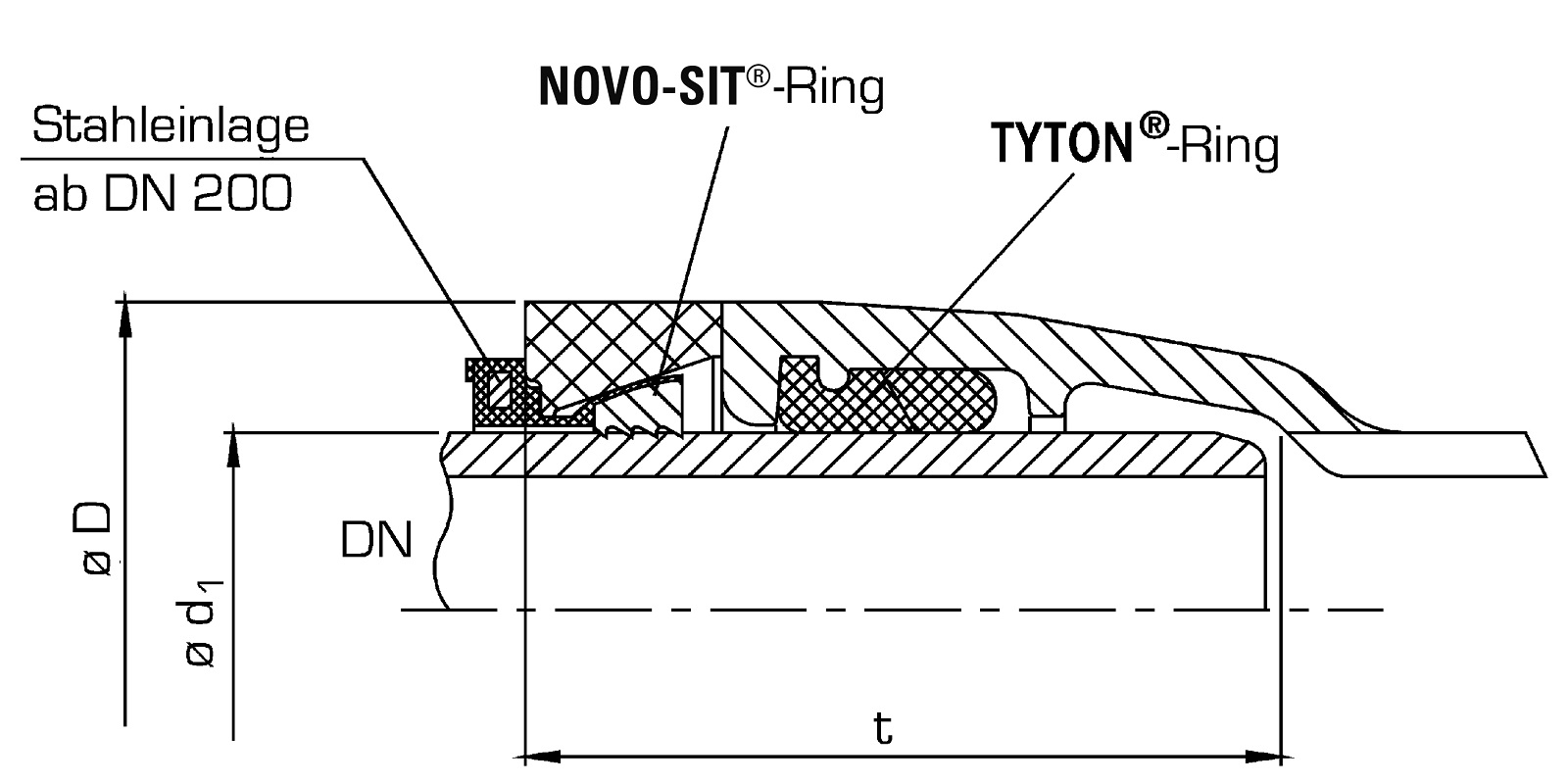

Das Doppelkammersystem
Das System NOVO-SIT® wird seit inzwischen über 30 Jahren in Rohrsystemen eingebaut. Als sogenanntes Doppelkammersystem trennt es die Schubsicherungs- und die Dichtungsfunktion voneinander. So muss kein Kompromiss eingegangen werden, und jeder Teil kann seine Aufgabe optimal erfüllen.
Zum Abdichten werden die übliche Steckmuffenkontur und Dichtung aus dem TYTON® System herangezogen.

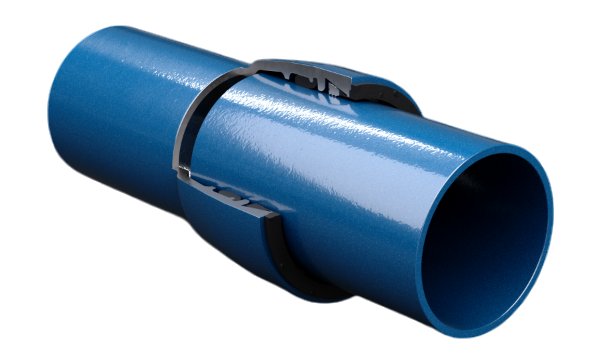

Die Kontur wird durch eine Vorkammer in Konusform ergänzt. Über den NOVO-SIT® Haltering wird die Längskraftschlüssigkeit sichergestellt. Die korrosionsbeständigen, gehärteten Metallzähne sind ringförmig angeordnet in den Haltering einvulkanisiert. Durch den Gummi als Verbindungselement zwischen den Segmenten gleicht das System Rohrovalitäten und Abwinkelungen aus und hält das Einsteckende gleichmäßig und im Vergleich mit anderen reibschlüssigen Verbindungen auch schonend in der Muffe. Der Haltering verfügt außerdem über einen Bund, der die Position der Segmente am vorderen Ende der Vorkammer sichert und gleichzeitig als Kennzeichnungsring für die Art der Verbindung dient.
Seit einigen Jahren kann der NOVO-SIT® Haltering auch in die Universal-Vorkammer aus dem TIS-K System eingelegt werden. Im Gegensatz zu TIS-K ist NOVO-SIT® ein reibschlüssiges System und damit nicht auf eine Schweißraupe am Einsteckende angewiesen. Wenn also auf der Baustelle ein Rohr geschnitten werden muss, bedeutet das einen erheblichen Vorteil in der Montagezeit.

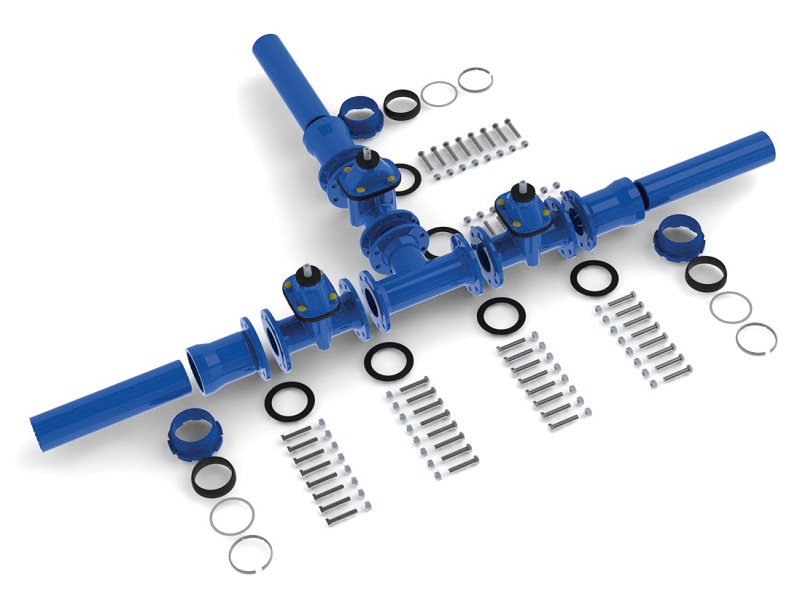

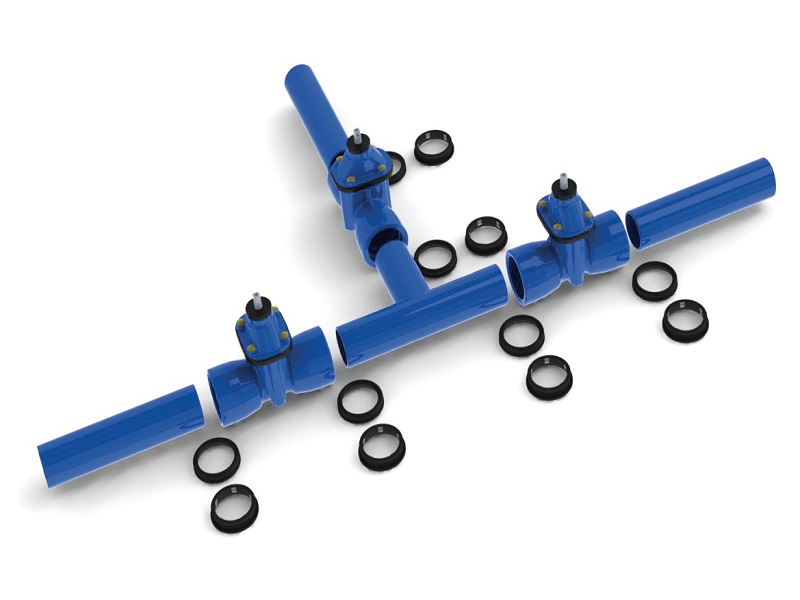

Wie bei allen längskraftschlüssigen Systemen können auch die Betonwiderlager im Erdeinbau eingespart werden.
Das passende Zubehör
Auch das passende Zubehör für die sichere und einfache Montage im Rohrgraben ist lieferbar. Das erst kürzlich optimierte Verlegegerät V300D steht zu diesem Zweck bereit. Die Hebellänge kann nun eingestellt werden, so dass die Montage auch bei beengten Platzverhältnissen wie bei Krümmern oder Schieberkreuzen ohne Probleme durchzuführen ist. Das Verlegegerät bietet außerdem die Möglichkeit zur Gegenbewegung. So wird der korrekte Sitz der Verbindung überprüft und der Auszug bei der Druckprobe minimiert.
Auch wenn NOVO-SIT® als ein Verbindungssystem für die Ewigkeit konzipiert ist, kann die Schubsicherung mit den Demontageblechen wieder gelöst und die Verbindung auseinandergezogen werden.
Anwendungsempfehlung

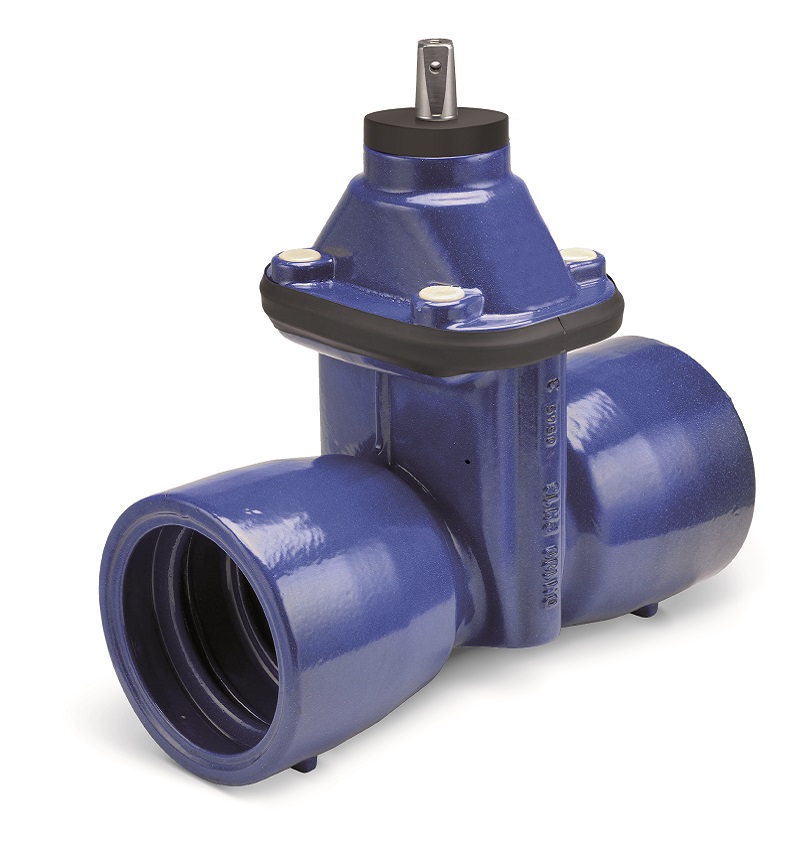

Wir empfehlen das NOVO-SIT® System mit emaillierten Formstücken zu verwenden. Das Email sorgt mit seinem inerten Verhalten für die aus hygienischer Sicht hochwertigste Beschichtung. Durch die glatte Oberfläche haben Inkrustationen keine Chance. Die Verbundschicht, die beim Emaillier-Prozess entsteht, lässt selbst bei Oberflächenschäden keine Unterwanderung zu und schützt das darunterliegende Gusseisen verlässlich und dauerhaft vor Korrosion.

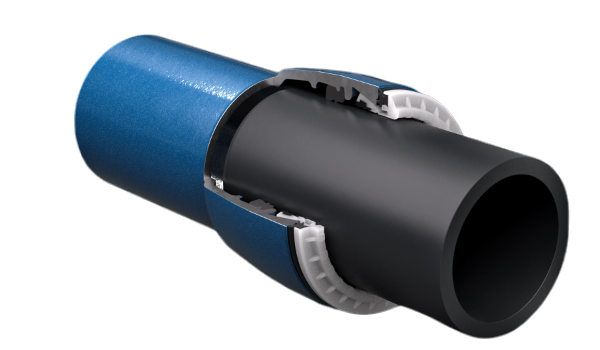

Das Funktionsprinzip von NOVO-SIT® ist nicht nur auf reinen Gussrohrsystemen anwendbar. Im Produktportfolio der Düker GmbH findet sich auch das NOVO-Grip®-System, welches mit dem gleichen Mechanismus die Gussformstücke mit PE- oder PVC-Rohrsystemen verbindet.
