Die neue und kompakte Be- und Entlüftungsgarnitur
Die neue Trinkwasser Be- und Entlüftungsgarnitur verbindet das Hochleistungsventil HaVent® und die vielfach bewährte Absperrarmatur Hawlinger® mit den Vorteilen eines korrosionssicheren Kompaktschachtes aus Polyethylen für den Erdeinbau.
Warum Be- und Entlüften von Rohrleitungen?
Die Anwesenheit von Luft im Rohrnetz kann Probleme hervorrufen. Es kann z. B. zu einer Verminderung der Förderleistungen von Pumpen durch erhöhte Druckverluste infolge eines reduzierten Strömungsquerschnitts führen. Aber auch das Belüften von Rohrleitungen zur Vermeidung von Unterdrücken ist betriebsnotwendig. Be- und Entlüftungsventile und -garnituren werden an Hochpunkten, bei Änderungen der Rohrneigung, in fallenden Streckenabschnitten, bei langen, leicht fallenden oder horizontalen Leitungsverläufen, vor und nach Regelventilen sowie nach Pumpen gesetzt.
Die Be- und Entlüftungsgarnitur 993-00

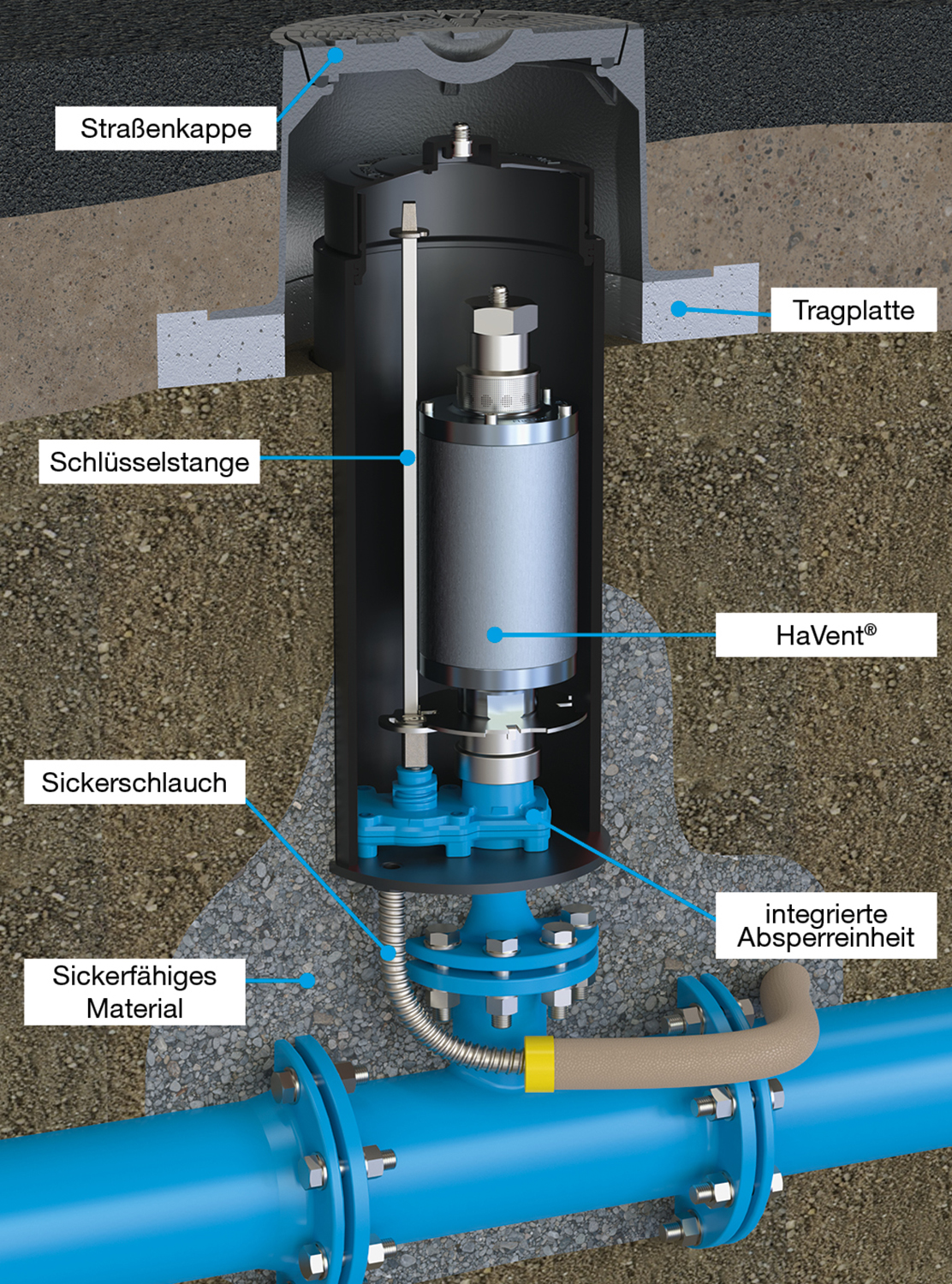

Die Be- und Entlüftungsgarnitur (BEG) besteht aus einem Schacht mit Absperreinrichtung und einem Be- und Entlüftungsventil (BEV). Durch die kompakte Bauweise ersetzt die BEG aufwändige und wartungsintensive Schachtbauwerke. Sämtliche Wartungsarbeiten können von der Geländeoberfläche aus durchgeführt werden. Somit werden die Gefahren, die beim Begehen von Schächten entstehen, vermieden.
Das eingebaute BEV HaVent® aus nichtrostendem Stahl ist mit der einzigartigen Rollmembran-Technik sowohl für die Be- und Entlüftung großer Luftmengen beim Befüllen und Entleeren der Leitung als auch für die Entlüftung großer Luftmengen unter Betriebsdruck bestens geeignet. Die max. Entlüftungsleistung beim Befüllen der Rohrleitung beträgt 700 m³/h. Das BEV arbeitet stufenlos von 0 - 16 bar und dichtet selbst in drucklosem Zustand einwandfrei ab. Es ist kein Mindest-Ansprechdruck notwendig. Durch die hohe Belüftungsleistung verfügt das BEV zusätzlich über einen wirkungsvollen Vakuumschutz.
Der integrierte Hawlinger® ermöglicht einen komplett freien Durchgang, da die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl erfolgt. Dies ermöglicht auch eine nachträgliche Installation der Garnitur auf die Rohrleitung mit einer Anbohrung (max. 45 mm) unter Druck durch die BEG hindurch.
Der richtige Einbau
Für eine optimale Arbeitsweise ist die Be- und Entlüftungsgarnitur direkt lotrecht auf die Leitung zu setzen. Dies kann z. B. auf ein T-Stück, ein MMB-Stück oder eine Anbohrschelle mit BAIO®- oder Flanschabgang erfolgen.
Um mögliches Spritzwasser aus dem Schacht abzuführen, ist die Bodenplatte mit einer Entleerung ausgestattet. An diese ist ein Sickerschlauch anzuschließen, der mit sickerfähigem Material zu verfüllen ist. Die BEG ist bauseits stufenlos um bis zu 100 mm kürzbar und bei Bedarf auch um 190 mm verlängerbar. Dazu gibt es eine entsprechende Schachtverlängerung aus PE.
Des Weiteren ist eine Überflutungssicherung erhältlich. Sie bietet in sensiblen Bereichen, in denen mit Hochwasser zu rechnen ist, zusätzliche Sicherheit. Sie ist auch nachträglich ohne großen Aufwand nachrüstbar.
Die jährliche Wartung
Be- und Entlüftungsventile stehen im direkten Austausch mit der Umgebung. Damit ein Be- und Entlüfter seine Arbeit auf Dauer ausführen kann, ist mindestens eine jährliche Wartung gemäß DVGW W 400-3-B1 (A) sehr wichtig.

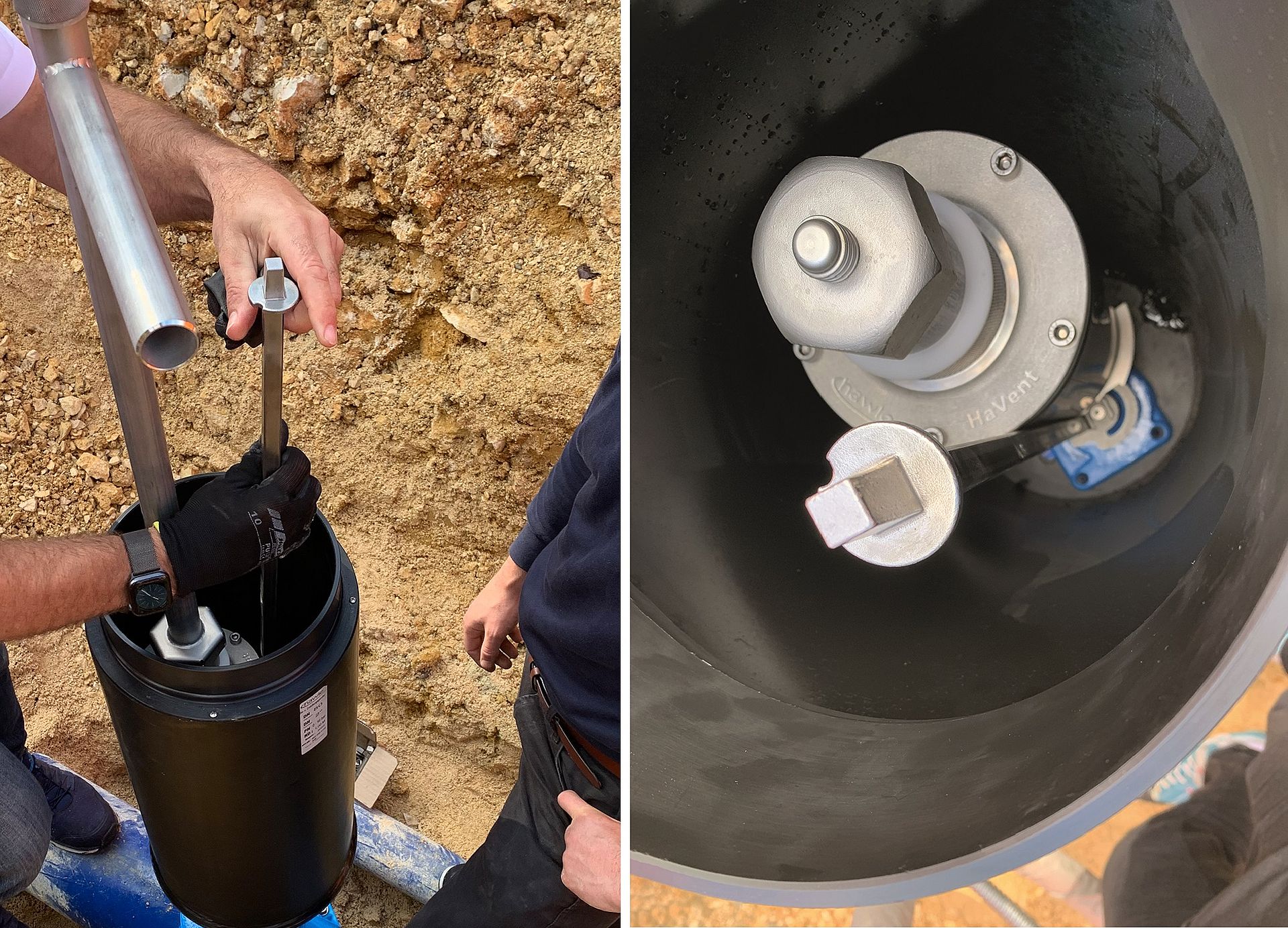

Die Wartung der BEG 993-00 ist im drucklosen Zustand durchzuführen. Mit dem Ventilschlüssel wird die Schlüsselstange betätigt und über eine Halbumdrehung der Hawlinger® geschlossen. Eine Entnahme des Ventils ist nur bei geschlossener Absperrarmatur und vorzugsweise mit dem speziellen Montagewerkzeug möglich, das eine leichte Montage und Demontage gewährleistet.
Ergänzend dazu ist eine passende Spül- und Entnahmegarnitur erhältlich, die ebenfalls mit dem Bajonett-System ausgestattet ist und somit einfach montiert und mit der Schlüsselstange fixiert werden kann.
Weitere Informationen zu den digitalen Produktdaten finden Sie unter www.hawle.de/993-00
