Nachhaltig und zukunftsweisend

Regenwasserbehandlung

Steigende gesetzliche Anforderungen an den Gewässerschutz und damit verbunden immer höhere Ansprüche an die Einleitung von Oberflächenwasser in Gewässer, bedingen eine stetige Weiterentwicklung der Anlagen zur Behandlung von Abflüssen. Ganz gleich, ob die Qualität von verunreinigtem Oberflächenwasser durch natürliche oder künstliche Maßnahmen verbessert wird, das Wasserhaushaltsgesetz (WHG) fordert "… die Menge und Schädlichkeit des Abwassers so gering zu halten, wie dies bei Einhaltung der jeweils in Betracht kommenden Verfahren nach dem Stand der Technik möglich ist."

Schadstoffe, die eine Gefährdung für Boden und Grundwasser darstellen, existieren in unterschiedlichen Formen und Intensitäten. Ob auf Straßen, Parkplätzen, Industrieflächen, ja, auch auf Dachflächen. Es ist stets davon auszugehen bzw. zu berücksichtigen, dass der Regenabfluss auch zahlreiche Partikel, wie Gummiabrieb, Bremsstaub, aber auch Leichtflüssigkeiten, wie Öl und Benzin, transportiert.

Je nach Verunreinigungsgrad des gesammelten Oberflächenwassers stehen unterschiedliche Sedimentations- und Regenwasserbehandlungsanlagen zur Verfügung.

ACO Tiefbau bietet eine Vielzahl von Produkten entlang der Systemkette an, wie beispielsweise Sandfänge für kleine und mittlere Einzugsflächen. Sie reinigen das Regenwasser, welches auf dem eigenen Grundstück mittels einer Blockrigole versickert werden soll.

Im Bereich der Straßenentwässerung minimiert der ACO Separationsstraßenablauf (SSA) den Feststoffeintrag in das Kanalnetz. Im Vergleich zu herkömmlichen Straßenabläufen mit Schlammraum ist der Feststoffrückhalt mindestens um 32% höher.

Als schützende Vorreinigungsstufe gelten die Sedimentationsanlagen. Sie werden eingesetzt, um das Oberflächenwasser von Sinkstoffen zu befreien und damit Versickerungsanlagen oder Regenwasserkanäle vor Versandung zu schützen.

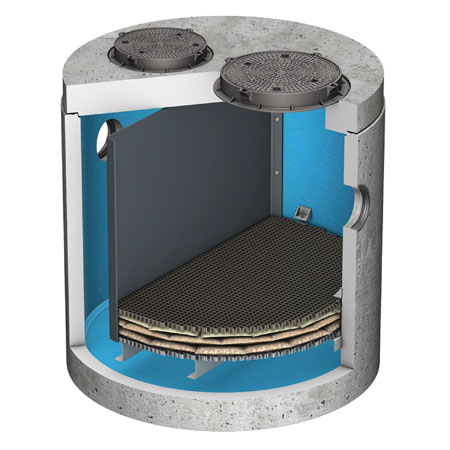

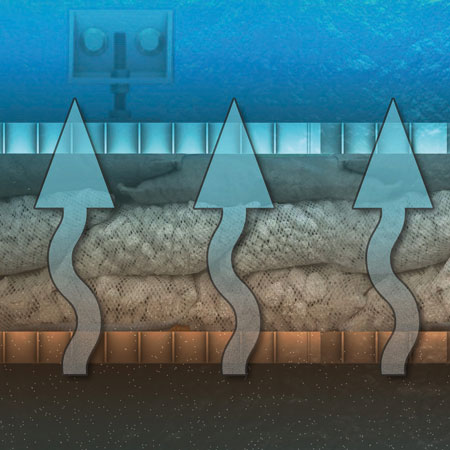

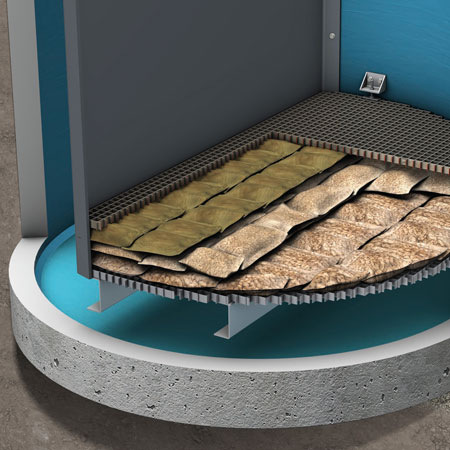

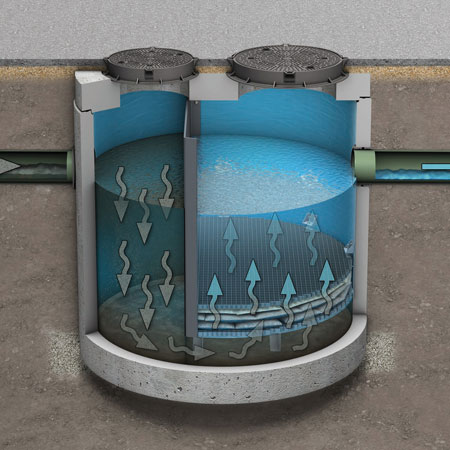

Die Anlage ist so konzipiert, dass zunächst Grob- und Feststoffe mittels Sedimentation zurückgehalten werden. Durch anschließende Filtration in Form eines mehrlagigen, gestuften Filteraufbaus erfolgt schließlich der Rückhalt von Feinsedimenten, Feinstpartikeln sowie die Bindung gelöster Schwermetalle mittels Ionenaustausches. Die Filterelemente werden in Aufwärtsrichtung durchströmt. Sie bestehen aus textilen Filterpacks unterschiedlicher Korngröße. Die unteren Lagen haben die Aufgabe, Feststoffe zurückzuhalten, die nicht in der mechanischen Vorbehandlung sedimentiert sind. Die oberste Lage besteht aus Geovlies-Packs, die mit einem absorbierenden Material gefüllt sind. Diese Filterlage dient neben dem Rückhalt von Feinstpartikeln auch der Bindung gelöster Schwermetalle. Zur Stabilisierung der Filterelemente sind die Packlagen zwischen zwei begehbaren Gitterrosten fixiert. Die chemische Reaktivität des kalkhaltigen Materials bewirkt eine Anhebung des pH-Wertes durch Freisetzung von Hydroxid-Ionen. Zusammen mit den schwermetalladsorbierenden Ankergruppen des Filtermaterials der obersten Filterschicht werden die positiv geladenen Schwermetall-Kationen durch Bildung von Metall-Carbonat-Komplexen oder durch Bildung von Metall-Hydroxiden gebunden und aus dem Niederschlagswasser entfernt.

Wie der Einsatz des ACO Schwermetallfilters HMS in der Praxis zu einer umweltfreundlichen Regenwasserbehandlung beiträgt, verdeutlicht ein Projekt aus Berlin. Hier entsteht mit dem Humboldt Forum ein neues kulturelles Stadtquartier im Herzen Berlins. Die Eröffnung der Anlage wird ab September 2020 etappenweise erfolgen und bietet nach Freigabe aller Flächen Dauerausstellungen, wechselnde Sonderausstellungen, großzügige Veranstaltungsräume, öffentliche Plätze und gastronomische Einrichtungen für Begegnung und Austausch. Die Rekonstruktion der ehemaligen Preußenresidenz besticht mit barocken Fassaden samt Kuppel. Da es sich um Kupferdächer handelt, bestand die Herausforderung darin, deren Abflüsse von Schwermetallen zu reinigen, um die Einleitung des Niederschlagswassers in die Kanalisation zu ermöglichen. Das Auftragsvolumen zur Dachentwässerung umfasst 24 ACO Schwermetallfilter HMS sowie eine ACO Sedimentationsanlage.

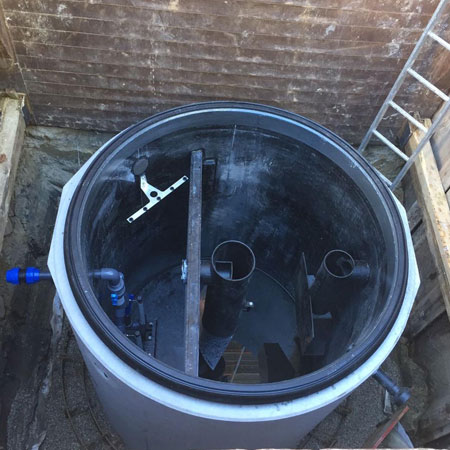

In enger Abstimmung mit allen Projektpartnern und Beteiligten seitens ACO Tiefbau, wurden die Filterschächte im Zeitraum von November 2018 bis Juni 2019 sukzessive, je nach Baufreiheit vor Ort, angeliefert und eingebaut. Reibungslose Abläufe und intensive Kommunikation zwischen der ACO Anwendungstechnik einerseits, Produktion, Logistik und Projektberatung andererseits, waren Garant für die erfolgreiche Projektabwicklung. Immer Sommer 2019 waren schließlich alle Schächte eingebaut, 25 an der Zahl.

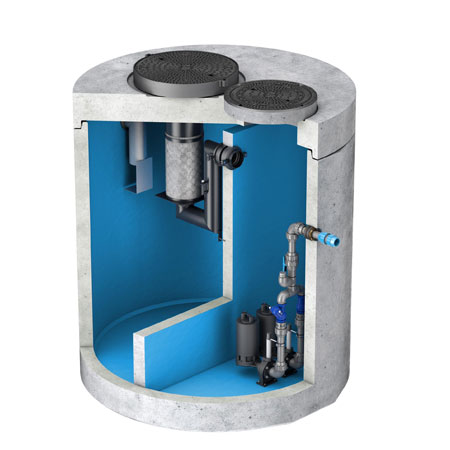

Zur Reinhaltung unserer Gewässer sowie zum Schutz der Kanalisation müssen betrieblich Ölabscheider eingesetzt werden, wenn Leichtflüssigkeiten ins Abwasser gelangen können. Ziel des Einsatzes von Leichtflüssigkeits-abscheidern ist neben der Vorreinigung des Abwassers auch der Rückhalt entsprechend abgeschiedener Leichtflüssigkeiten. Der Aufbau einer Leichtflüssigkeits-abscheideranlage ist normativ geregelt und besteht immer aus einem Schlammfang, dem eigentlichen Leichtflüssigkeitsabscheider und einer Probenahmestelle (bei erdeingebauten Anlagen einem Probenahmeschacht). Potenziell ölhaltige Abwässer sind also zusätzlich von Sinkstoffen zu entfrachten.

Wird ein Futterrohr verwendet, muss der Ringraum zwischen Leitung und Futterrohr mit einer Ringraumdichtung (z. B. Gummipressdichtung) abgedichtet werden. Bei temperaturempfindlichen Leitungs- und Futterrohrmaterialien muss schon im Vorfeld die Reaktionstemperatur des verwendeten Injektionsmaterials beachtet werden.

Wurden die durchdringenden Bauteile ohne zusätzliche Maßnahmen direkt in die Betonwand eingegossen, mit wasserdurchlässigen Mittel eingebaut (z.B. Bauschaum) oder das verwendete Dichtungsmaterial geht keine adhäsive Verbindung mit der Leitung ein (z.B. PE-Rohr), dann können die bestehenden Leitungen mit sogenannten Flanschplatten in geteilter Ausführung vor der Wand abgedichtet werden. Der Ringraum zwischen Leitung und der Flanschplatte wird mit einer aufklappbaren oder teilbaren Ringraumdichtung abgedichtet.
